- 产品介绍
一、产品概述：

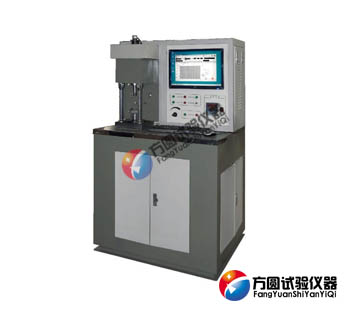

MPV-20B型摩擦磨损试验机又名MPV-20B屏显式PV摩擦试验机采用滑动摩擦的形式，可在无油润滑、滴油润滑以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验，可用于测量轴承温升、摩擦系数、磨损量、PV值等，该机主要用于评定塑料、粉末冶金、合金等轴承材料的适用范围，测定轴承合理的配合间隙和PV值。可在浸油润滑和无润滑等不同状态下试验
二、结构及特点：
该机由试验力加载系统、摩擦力测量系统、实验装夹系统、温度测量系统、主轴系统、润滑系统以及电气控制系统等组成，具有如下特点：
◇ 本试验机采用液压加载试验力，液压站采用伺服阀控制，加载精确、稳定性好，可靠性高；
◇ 变频电机通过变频器控制带动主轴旋转，实现无级调速，横扭矩输出，转速准确性好；
◇ 摩擦力采集采用高精度动态扭矩传感器，于主轴轴向方向上采集摩擦力矩，有效提高了摩擦力测量的准确性与可靠性。
◇ 控制系统采用计算机及模块控制，具有采集频率高、控制精度好、稳定可靠、使用方便、数据便于输出处理等优点。
三、主要用途：
◇ MPV-20B屏显式PV摩擦试验机，主要用于工程塑料、粉末冶金、合金轴承等材料摩擦磨损性能的评定，PV值测定，以及配合间隙、润滑介质、摩擦配偶材料、表面粗糙度、硬度等的合理性选定。
◇ MPV-20B型摩擦磨损试验机，主要用于评定工程塑料、粉末冶金、合金轴承等材料的摩擦磨损性能，测定其PV值和选定合理的配合间隙、润滑介质、摩擦配偶材料、表面粗糙度及硬度等。
◇该机采用滑动摩擦的形式，可在无油润滑、滴油润滑以及改变负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验，可用于测量轴承温升、摩擦系数、磨损量、PV值等。
◇ 该机适用于摩擦学各专业领域，能满足石油化工、机械、能源、冶金、航天等摩擦学研究的各行业用户开发、检测各种中高档系列工程塑料、粉末冶金、合金轴承以及新兴材料开发、新工艺研究等摩擦磨损测试的要求。
四、适用标准：
MPV-20B型摩擦磨损试验机符合GB/T 7948-1987标准及塑料轴承极限PV试验方法。
五、技术参数：
| 序号 | 项目名称 | 技术指标 |
| 1 | MPV-20B屏显式PV摩擦试验机试验力 | 300～20000N |
| 1.1 | 最大试验力的20%以上试验力的相对误差 | ≤±1％ |
| 1.2 | 最大试验力的20%以下试验力的相对误差 | ≤2N |
| 1.3 | 加卸试验力平稳，无冲击和脉动现象 | |
| 1.4 | 试验力显示分辨率 | 1N |
| 2 | 摩擦力拒（高精度动态扭矩传感器测量） | |
| 2.1 | 摩擦力矩的测定范围 | 0～50N.m |
| 2.2 | 从最大摩擦力矩的10%开始，摩擦力矩示值相对误差 | ≤±2% |
| 2.3 | 摩擦力矩显示分辨率 | 0.01N.m |
| 3 | 主轴转速（变频器控制无级调速，恒转矩输出） | |
| 3.1 | 主轴转速范围 | 100~2800r/min |
| 3.2 | 主轴转速在100r/min以上时误差 | ≤±5r/min |
| 3.3 | 在100r/min及100r/min以下时误差 | ≤±1r/min |
| 4 | 试验机时间显示与控制范围 | 1～99999s或min |
| 5 | 试验机转数显示与控制范围 | 999999999 |
| 6 | 输入电压 | 交流380V±10% |
| 7 | 主机额定功率 | 11kW |
| 8 | 试验机长、宽、高（mm） | 约1600×1100×550 |
| 9 | 试验机重量 | 约700 Kg |
------------------------------------------------------------------------------------------------------------------
延伸阅读：
MPV-20B型摩擦磨损试验机吊装与安装
一、吊装
1、MPV-20B型摩擦磨损试验机包装按相互独立部分可分为主机、电气控制柜及附件箱，相互独立部分分别装于各自的包装箱内。主机一个包装箱 ，电气控制柜一个包装箱，附件箱装于主机内部。在箱内它们用压木、螺钉、绳带等紧固，内放有防潮剂。
2、包装箱外壁标有明显的起吊位置，在开箱前应首先检查外包装是否完好。
3、打开包装箱后，应先取出文件袋，内有使用说明书，合格证明书，装箱单等全套随机文件。
4、开箱后应及时检查试验机全套部分在运输途中有无应震动而产生移动以碰坏等不良现象，再根据装箱单核对附件、工具是否齐全。
5、MPV-20B型摩擦磨损试验机起吊螺钉、附件、工具等用完之后要将其防入附件箱中。
二、安装
1.安装的基本要求
a.MPV-20B型摩擦磨损试验机安装的环境条件应符合规定要求；
b.留出电器管线直线地槽；
c.MPV-20B型摩擦磨损试验机各部分间机器周围应留有足够的空间，以便于试验机的安装调试及维修。
2.主机的安装
a.仔细解开试验机各部位绑绳，并擦去MPV-20B试验机各部件所涂的防锈油。
b.MPV-20B型摩擦磨损试验机主机应安放在混凝土基础上，将主机搬运到基础面上，调整四个防震垫铁应与基础全面接触。
3.电控柜的安装
a.按要求将电控柜置于主机右侧。
b.按各接插件所标记的序号，一一对应连接。
c.调整好主机与主机间的距离，留有宽敞的地方，以利于MPV-20B型摩擦磨损试验机调试及维护。
