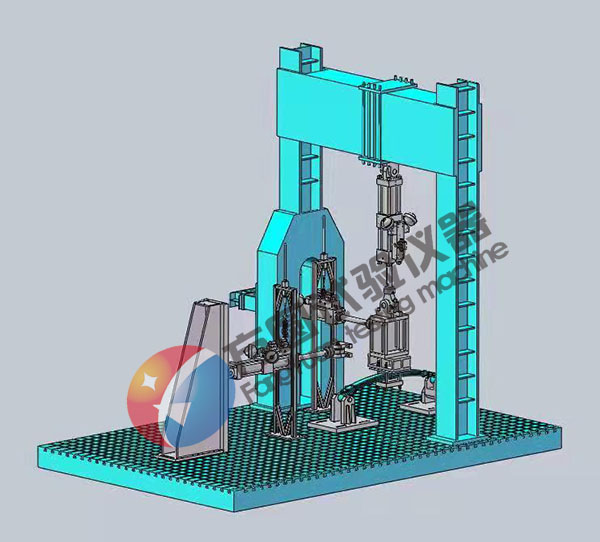

自平衡静动力加载土工模型试验系统设备

自平衡静动力加载土工模型试验系统设备（1台/套，国产定制）——David

  1、竖向最大动态输出力±400kN，作动器行程±100mm；

  2、水平最大动态输出力±250kN，作动器行程±100mm；。
  3、可进行动态试验和静态试验，最大工作频率0.01-20Hz。
  4、流量满足下列幅频特性：400KN，20HZ，±2mm；250KN，20HZ，±5mm；
  5、信号波形有正弦波、方波、三角波、斜波等，可自定义试验波形；
  6、多通道结构加载软件测控系统 、单轴力学动静态软件测控系统，必须具有谱载波形导入功能，加载软件可使用户人工干预试验过程，改变下一步的加载步长等。
  7、静态控制精度典型值优于0.5%FS，动态控制精度典型值优于1%FS；
  8、试验台平面尺寸为长7m，宽不小于3m，必须满足容器箱模拟加载工况；
  9、主框架采用自反力结构，轴向加载通道作动器可沿水平向移动调节，调节距离不小于3M,水平加载通道可沿轴向移动调节，调节距离不低于2M。
  10、主框架加工要求：所有构件的连接安装面、工作面均进行机加工，表面平面度误差不大于1mm，粗糙度优于R3.2；安装孔孔距误差0.2mm，且没有累积误差；喷漆前进行喷砂处理，表面喷涂环氧树脂漆。
  11、容器箱要求纵向可移动调整，调整区间500-2000mm;双向结构积木式设计，单件重量不超过150KG，连接方式方便可靠。
