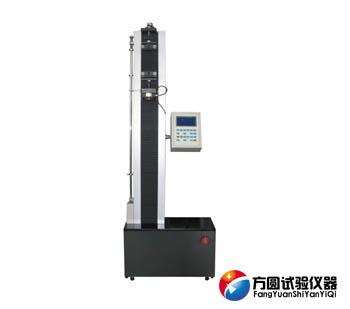

WDS液晶显示电线电缆拉力试验机(单臂式)

　　一、用途概述：

　　WDS单臂式液晶显示电线电缆拉力试验机主要型号有WDS-01 WDS-02 WDS-05 WDS-1 WDS-1 WDS-2 WDS-5 ，该机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。可根据GB//ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。

 　　二、方案项目操作指南：

 　　1.主机结构

 　　该机采用单臂式结构，主机部分由立柱、上横梁、中横梁、工作台组成，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。

 　　2.综合性测试平台

 　　微型计算机硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。

 　　3.试验力测量

 　　负荷测量选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。

 　　4.位移测量

 　　采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统

 　　采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。

 　　5.变形测量系统

 　　可根据试验标准的要求来选配大变形测量系统。

 　　6.保护装置

 　　根据不同的试验，可调节限位保护开关位置，最有效防止夹具对撞。具有过载、过流、漏电等保护功能。



 　　三、WDS液晶显示电线电缆拉力试验机技术参数：

产品名称	液压显示电线电缆拉力试验机
产品型号	WDS-01		WDS-02	WDS-05		WDS-1	WDS-2	WDS-5
结构形式	单臂式结构
最大试验力（N）	100	200			500	1000	2000	5000
试验力级别	1级
试验力测量范围	0.2%--100%FS
试验力示值相对误差	≤示值的±1%
力分辨率	1/50000
位移测量装置	光电编码器
位移示值相对误差	≤示值的±1%
位移分辨率（mm）	0.01
位移速率调节范围（mm/min）	1-500无极调速
安全保护装置	机械限位保护和软件过载保护
有效拉伸空间（mm）	700~1000
拉伸夹具	根据材料选配
主机外形尺寸（mm）	420×280×1580
主机电源	0.3KW/AC220V±10%
主机重量（KG）	150

　　------------------------------------------------------------------------------------------------------------------

　　延伸阅读：

 　　WDS液晶显示电线电缆拉力试验机养护法则

 　　1、仔细阅读使用说明书及对WDS液晶显示电线电缆拉力试验机进行相关操作、使用和维护。最基本的操作规范是保持WDS液晶显示电线电缆拉力试验机工作效率的基本保证。

 　　2、做拉力试验时试验的环境一定要达到试验室的标准，一般温度维持在25℃（±5℃相差）、湿度维持在50%（±10%相差）。

 　　3、保证WDS液晶显示电线电缆拉力试验机及周围环境的清洁，定期对设备进行清洁处理，特别是检查WDS电线电缆拉力试验机周边出现的影响试验机腐蚀生锈的因素，并及时清除。

 　　4、定期检查各点击、电路板及电器等有无过热现象、异样噪音现象，检查仪表、电脑显示是否正常。由于夏季气温升高，WDS电线电缆拉力试验机经常使用时，电器或元器件及电机等因为发热而导致故障。

 　　5、每次做完试验后，及时清理周边杂质。

 　　6、定期对WDS液晶显示电线电缆拉力试验机轴承、减速机等部位的润滑保养工作，秋季风干易燥，做好设备的润滑在一定程度上不仅可以抵抗炎热干燥的天气更可以延长机械的使用寿命。
