- 产品介绍

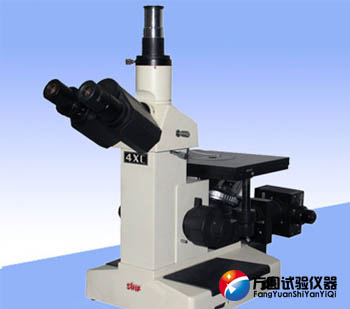

三目倒置金相显微镜4XC成像清晰，操作灵活，性价比极高。主要用于鉴定和分析金属内部结构组织，或用于观察材料表面的某些特性，如：划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。 总放大倍数：100X-1250X
功能与特点：
1、老“上光”传统机型，质量稳定，成像清晰。
2、采用行星式同轴粗微动调焦装置，调焦舒适平稳。
3、采用平场物镜和平场目镜，视场平坦，清晰度高。
4、两路光路输出，一路用于观察，一路用于连接摄像装置。
5、采用带有刻度标尺的双层机械载物台和落射照明装置，带可变光栏，亮度均匀可调。
技术参数:
平场目镜 WF10X/ф18、WF12.5X/ф15
分划目镜 WF10X/ф18，0.1mm刻度十字分划板，可调焦
平场消色差物镜：10X/0.25、20X/0.45、40X/0.65（弹簧）、100X/1.25（油、弹簧）
总放大倍数 100X-1250X
三目观察头：铰链式 30°倾斜
转换器：四孔
粗微调调焦范围：25mm微动格值：2um 粗微动同轴调焦
载物台：双层机械式 尺寸180x150mm
载物台移动范围：移动范围 15X15mm ф10/20mm载物片各一片 游标格值0.1mm
光瞳距离：55-75mm
机械筒长：160mm
照明：亮度可调 带可变光栏 卤钨灯泡 6V20W
仪器重量 净重8.5kg 毛重10.0kg
仪器尺寸
仪器尺寸20X56X35（cm） 包装尺寸29X43X59(cm)
三目倒置金相显微镜4XC成套件：
显微镜机架 1台
单目镜筒 1只
消色差物镜 10X、40X（半平场）、100X（油） 各1只
平场目镜 10X、12.5X 各1只
测微尺 1片格值0.01mm
载物台压簧 1件
载物片 ф10(mm)、ф20(mm) 各1片
滤色片 蓝、绿、黄、磨砂 各1片
物镜用浸油 1瓶
备用卤钨灯 6V/20W 1只
保险丝 1根
电源线 1根
产品说明书
产品装箱单
产品合格证
4XC选购件：
4X物镜、60X物镜、80X物镜，10X测微目镜 分划尺 摄影摄像装置 金相分析软件
------------------------------------------------------------------------------------------------------------------
延伸阅读：
三目倒置金相显微镜4XC机械装置
显微镜的机械装置是显微镜的重要组成部分。其作用是固定与调节光学镜头，固定与移动标本等。主要有镜座、镜臂、载物台、镜筒、物镜转换器、与调焦装置组成。
一、镜座和镜臂
1、镜座：作用是支撑整个显微镜，装有反光镜，有的还装有照明光源。
2、镜臂：作用是支撑镜筒和载物台。分固定、可倾斜两种。
二、载物台（又称工作台、镜台）
三目倒置金相显微镜4XC载物台作用是安放载玻片，形状有圆形和方形两种，其中方形的面积为120mm×110mm。中心有一个通光孔，通光孔后方左右两侧各有一个安装压片夹用的小孔。分为固定式与移动式两种。有的载物台的纵横坐标上都装有游标尺，一般读数为0.1mm，游标尺可用来测定标本的大小，也可用来对被检部分做标记。
三、镜筒
镜筒上端放置目镜，下端连接物镜转换器。分为固定式和可调节式两种。机械筒长（从目镜管上缘到物镜转换器螺旋口下端的距离称为镜筒长度或机械筒长）不能变更的叫做固定式镜筒，能变更的叫做调节式镜筒，新式三目倒置金相显微镜4XC大多采用固定式镜筒，国产显微镜也大多采用固定式镜筒，国产显微镜的机械筒长通常是160mm。
安装目镜的镜筒，有单筒和双筒两种。单筒又可分为直立式和倾斜式两种，双筒则都是倾斜式的。其中双筒显微镜，两眼可同时观察以减轻眼睛的疲劳。双筒之间的距离可以调节，而且其中有一个目镜有屈光度调节（即视力调节）装置，便于两眼视力不同的观察者使用。
四、物镜转换器
物镜转换器固定在镜筒下端，有3—4个物镜螺旋口，物镜应按放大倍数高低顺序排列。旋转物镜转换器时，应用手指捏住旋转碟旋转，不要用手指推动物镜，因时间长容易使光轴歪斜，使成像质量边坏。
五、调焦装置
显微镜上装有粗准焦螺旋和细准焦螺旋。有的显微镜粗准焦螺旋与装在同一轴上，大螺旋为粗准焦螺旋，小螺旋为细准焦旋；有的则分开安置，位于镜臂的上端较大的一对螺旋为是粗准焦螺旋，其转动一周，镜筒上升或下降10mm。位于粗准焦螺旋下方较小的一对螺旋为细准焦螺旋，其转动一周，镜筒升降值为0.1mm，细准焦螺旋调焦范围不小于1.8mm。
