龙门洛氏硬度计参数/厂家


作者:济南方圆试验仪器

点击:

发布时间:2019-03-21 13:09

QQ:1906405207 手机:13335188850 陈
产品介绍

一、方案描述:

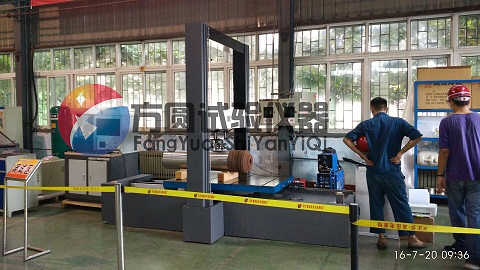

龙门式洛氏硬度计采用门式机架结构,刚性好、可靠耐用;测试空间大,适合大尺寸工件的检测,因此应用范围广;采用电子自动加载方式闭环控制系统试验过程自动化、操作简单;精度高,无人为误差,可以根据力值的偏差随时标定修正、稳定性极高。

满足标准:

按照GB2848~92《洛氏硬度计技术条件》生产,同时执行GB/T230.2-2002《金属洛氏硬度试验 第二部分:硬度计的检验与校准》、欧洲标准BSEN10109-96《金属材料洛氏硬度试验》、国际标准《金属材料-洛氏硬度试验-硬度计的检验与校准》。

二、产品介绍

龙门式洛氏硬度计由以下部分构成:

门架机构:由组合底座、立柱、上横梁、精密滚珠丝杠、伺服电机及减速机、装饰罩壳等组成,其中伺服电机及减速机为进口知名品牌。该机构造型美观、刚性好,可靠耐用,整个机构作美化、防腐防锈等处理:

加载执行机构:中横梁、主轴及高精度负荷传感器。

主轴横向移动机构:控制电机、精密滚珠丝杠、精密直线导轨、高精度位移测量机构控制位移

工作台运行机构:伺服电机及位移传动机构加高精度位移测量机构控制位移。

电气控制机构:高档电器控制台,知名品牌电器元件、伺服控制系统等组成

保护装饰装置:除了必需的外露元件外,其余的采用包罩结构。采用优质冷轧钢板,喷涂工艺处理,使整个设备外形整洁、规范、美观。

操作及显示:高档控制箱,液晶显示面板;符合人体工程学设计,美观实用。

附带数据处理用读数显微镜。

三、工作原理

该设备满足三轴X、Y、Z方向可调节,方便检测。门架机构立柱为Z轴,加载横梁为X轴,工作台运行为Y轴。工作台移动距离不小于1500mm,工件可方便安置于工作台上,工作台沿Y轴直线运动,便于检测位置的调整;伺服电机驱动精密丝杠带动加载执行机构沿Z轴运动实现试验力的施加,加载执行机构上的负荷传感器保证加载力值的准确性;主轴机构由控制电机驱动滚珠丝杠沿X轴运行由高精度位移测量机构控制位移,便于检测点的准确选择调整;测试空间大,应用范围广,尤其适用于大型金属零部件的洛氏硬度检测。其中加载伺服电机、高精度位移测量机构控制、高精度负荷传感器组成闭环控制系统,测试精度高、实现试验了过程自动化。

四、技术参数:

初试验力:98.07(10kgf)

测定硬度范围:20—88HRA;20—100HRB;20—70HRC

总试验力:588.4N(60kgf) b.980.7N(100kgf) c.147lN(150 kgf)

  洛氏硬度标尺:A、B、C

  洛氏硬度标尺刻度:标尺C:O—l00;标尺B:10~100;标尺A:O—l00。

  压头规格:

  金钢石圆锥压头:锥角120°,锥顶圆半径R

  钢球压头:钢球直径Ф1.5875mm。

  试件最大高度:500mm。

  压头主轴中心至机架最大距离:500mm。

  工作台尺寸(长x宽):1500x1000mm。

  外形尺寸(长x宽x高):主机2000*1800*2180mm。

  压头上下移动范围:0-600mm。

  压头左右移动范围:0-800mm。

  电源:交流220伏

五、标准配置:

  1、主机 1

  2、标准洛氏硬度块 3

  3、金刚石圆锥压头 1

  4、 φ1.5875mm球压头 1

  5、平面样品台(根据客户要求大小制作) 1

  6、压头紧定螺钉

六、工作条件

a、室温10-35ºC范围内;

b、相对湿度不大于85%;

c、周围无腐蚀性介质的环境中;

d、安装在厚度不小于150mm的混凝土地基上或固定在大于880公斤的基础上;

e、机座上安装基准面的水平度调到0.2/1000以内。

七、质量保证

(1)直接面对客户

(2)对所有实现销售的用户建立客户档案,每月回访。

(3)每月对所有用户进行回访一次,并记录电子信息卡
